溶氣氣浮機內部結構圖
編輯：氣浮機廠家中僑啟迪 來自：http://m.sxdl-nj.com /日期：2021-06-03 17:33 | 人氣：
一、產品介紹
中僑啟迪生產的溶氣氣浮機主要用于固—液或液—液分離的一種水處理環保設備，適應于油水分離，造紙廠固液分離，泥、水的分離、低溫低濁度地面水處理、其它多種廢水的固、液分離等。
二、工作原理
溶氣氣浮機裝置是通過溶氣和釋放系統在水中產生大量的微細氣泡，使其粘附于廢水中密度與水接近的固體或液體微粒上，造成整體密度小于水的狀態，并依靠浮力使其上升至水面，從而達到固—液或液—液分離的目的。
1.高效溶氣氣浮系統
氣浮系統集進水、絮凝、分離、集水、出水于一體，與傳統氣浮設備類似，設有一個穩流室、溶氣釋放室，使處理性能更穩定，效果更優越，對于傳統設備改造尤為適宜。
穩定室：通過折板反應的原水，流速很高，若直接與溶氣水接觸，會消散微小氣泡，影響氣泡沾附絮塊效果，從而降低氣浮處理效率，若增加了穩流室，使湍流的原水動能消耗，勻速進入溶氣水釋放室，從而有力保證了去除效果。
溶氣釋放室：溶氣釋放室與分離室于一個槽體。中間隔開，溶氣水與絮凝完畢的原水在此粘附，緩慢上升，進入氣浮分離室，保證了絮凝塊與微小氣泡的接觸空間與時間，使溶氣水的釋放率達80-100％
2.溶氣系統
對于氣浮機設備來說，溶氣系統好比是氣浮設備的“心臟”，也是氣浮設備的最主要的部件，在這個階段，氣與水在泵的進口處一起吸入，經葉輪剪切加壓在溶氣罐中混合成溶氣水，氣液兩相充分混合并達到飽和,整套溶氣系統最大的含氣量達10％，且氣體的溶解度為100％，使氣體彌散時的微氣泡分布均勻，平均氣泡直徑小于30um。該溶氣系統是對傳統氣浮改進和技術創新，提高了氣浮分離效率，大大降低設備生產和運行費用。
3.刮渣機
刮渣機的運行方式及速度直接影響到氣浮出水的水質和污泥含固率。該系統采用回轉式刮渣機，可將浮渣連續均勻地刮入浮渣槽，減少了浮渣相互碰撞的現象；另外，高度可調的刮板能更好的適應各種運行條件，降低污泥含水率。
4.控制系統
控制系統均采用先進的電器元件，以保證設備的長期有效運行。

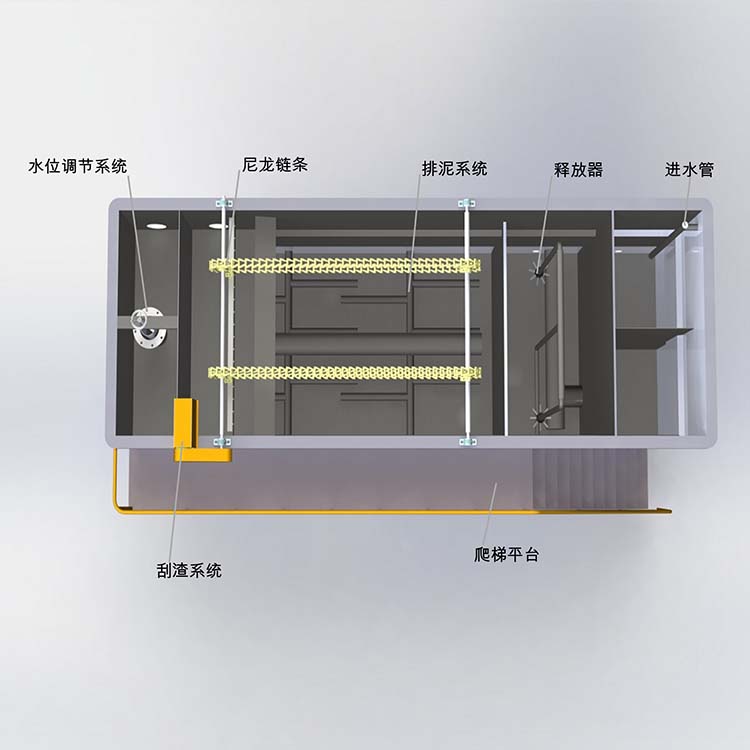

溶氣氣浮機內部結構圖
溶氣氣浮機設備主要有溶氣罐、儲氣罐、空氣壓縮機、高壓泵組成，溶氣罐是系統中最關鍵的部分，其作用就是實現和空氣的充分接觸，加速空氣溶解。它是一個密閉耐壓鋼罐，內部設計有擋板、隔套，可以加速空氣和水體的擴散、傳質過程，提高溶氣效率。
