高效一體化凈水器設備工藝原理
原水進入設備進水口的水壓＞0.07MPa即可。高效全自動一體化凈水器設備前設置2臺靜態管道混合器，
1臺用于聚合氯化鋁的投加另一臺用于高濁度時投加助凝劑（或添加劑）。水處理藥劑聚合氯化鋁在加藥裝置內配制完成，并由計量泵送至靜態管道混合器內，靜態管道混合器通過自身結構的剪切、攪拌作用，使其混合均勻，然后進入凈水裝置內。
1臺用于聚合氯化鋁的投加另一臺用于高濁度時投加助凝劑（或添加劑）。水處理藥劑聚合氯化鋁在加藥裝置內配制完成，并由計量泵送至靜態管道混合器內，靜態管道混合器通過自身結構的剪切、攪拌作用，使其混合均勻，然后進入凈水裝置內。

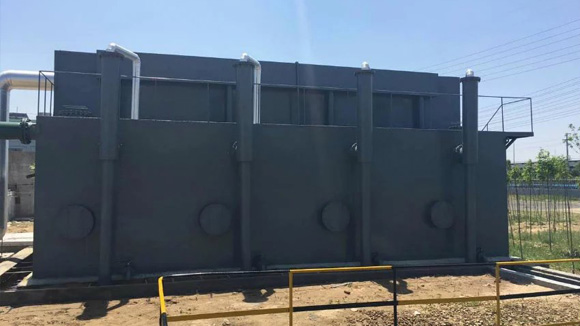

高效一體化凈水器設備工藝原理
原水在進入高效全自動一體化凈水器設備后，首先進入裝置中部的配水區，進行旋切線均勻布水，并帶有水力攪拌功能的混合方式，使水中的懸浮物和藥劑進行充分反應，并設有污泥回流孔，使形成的礬花循環的與雜質進行充分接觸形成大礬花，再由旋切布水裝置上部的小旋切布水裝置進行推動旋轉，使形成的大礬花更密實更大，再由外部的隔氣穩流筒進行向四周均勻布水。水流速度降低，并緩慢進入四斗集泥系統，大顆粒的礬花比重已超過水的比重，沉入四個排泥斗內，其余中等的礬花進入沉降區內，由于斜管的吸附粘結在斜管壁上，
因?yàn)樵O(shè)備是連續運行的，所以斜管壁上的礬花越積越多，最后隨水流的上升作用松動斜管壁上的形成的大礬花，隨重力作用滑落掉入四個排泥斗內，在水的靜壓力下開啟排泥閥將泥排出體外。而通過斜管澄清后的水則通過凈水裝置上部全通道集水、重力配水系統進入過濾室內，并自上而下通過濾層進行過濾，水中的礬花被濾層攔截、過濾。過濾后的清水通過濾頭匯集至裝置底部的清水區，并由連通管返至裝置頂部的清水層。
原水在凈水裝置內凈化后流入清水池，然后由二級泵站送往用水點。
因?yàn)樵O(shè)備是連續運行的，所以斜管壁上的礬花越積越多，最后隨水流的上升作用松動斜管壁上的形成的大礬花，隨重力作用滑落掉入四個排泥斗內，在水的靜壓力下開啟排泥閥將泥排出體外。而通過斜管澄清后的水則通過凈水裝置上部全通道集水、重力配水系統進入過濾室內，并自上而下通過濾層進行過濾，水中的礬花被濾層攔截、過濾。過濾后的清水通過濾頭匯集至裝置底部的清水區，并由連通管返至裝置頂部的清水層。
原水在凈水裝置內凈化后流入清水池，然后由二級泵站送往用水點。

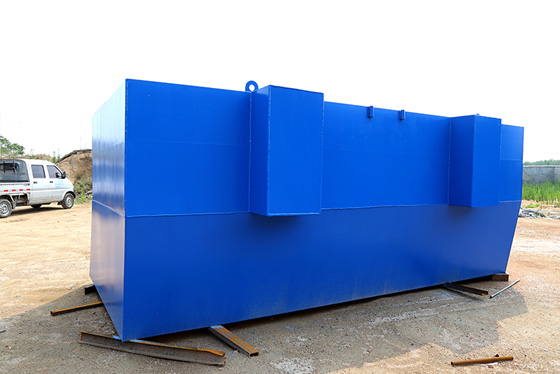

一體化凈水器設備
一體化凈水設備排泥及反洗排污：高效一體化全自動凈水裝置里沉淀下的泥渣，經排泥系統定時自動排除，排出的泥漿以及過濾反沖洗水接至下水道或泥漿坑進行干化處理。
①排泥：當凈水裝置運行一定時間后，電動蝶閥通過中央控制柜所給信號進行自動排泥一次（原水濁度低于500mg/L時排泥周期T=12小時為宜，排泥周期可調）。
②反沖洗排污：動力反洗。反洗污水排至排污槽內，并由排污管引至下水道或泥漿坑。
在設備工藝中所說的反應裝置即水力沉砂反應裝置（在設備內部獨有）
高效全自動一體化凈水器設備內部的水力沉砂裝置是集水力沖擊反應、粗細顆粒分離、隔氣、高位虹吸配水于一體的高效預處理設備，是高效一體化全自動凈水裝置的保障設備，能避免水中泥砂太多而影響反應沉淀的停留時間。
在高濁度的情況下高效一體化全自動凈水裝置是不能勝任的，而高效一體化全自動凈水設備能處理高濁度下的活性泥，活性泥指的是與藥劑反應過后的泥（不含大顆粒物質及砂），對沒有反應的泥塊，大顆粒物質是不能處理的，很容易反應室堵塞。因此，我們必需在高效一體化全自動凈水裝置前加裝水力沉砂裝置，來處理大顆粒的物質。
一體化凈水設備電控系統
在水力沉砂裝置處理后的泥水是具有活性的，且沒有粗顆粒的物質存在比重在1.1左右，因此再經過助凝劑的作用，使活性泥的顆粒更大，礬花的結合更為密實，但比重沒有變，因此就不會堵塞高效一體化全自動凈水裝置的反應艙，從而達到優良的處理效果，是高效一體化全自動凈水裝置在處理高濁度泥漿水的有力保障。
水力沖擊反應：是指在水力沉砂器的進水口上加裝了聚合氯化鋁（PAC）的接口，使聚合氯化鋁與水進行多次回旋式碰撞，從而進行反應。
粗細顆粒分離：是指在設備內部特殊結構使水中的泥砂沉于設備內部的歸泥斗內，而不會帶出設備外部，由于粗顆粒物質比重較大，且設備本身形狀所決定，只能是中等顆粒及細小顆粒才能出來，而中等顆粒及細小顆粒已與藥劑進行反應了，呈現絮狀物（礬花），與水一起帶到了高效一體化凈水裝置里面，從而實現粗細顆粒分離。
